В чистом помещении производителя медицинского оборудования техник помещает под микроскоп крошечный компонент из нержавеющей стали. Компонент размером меньше рисового зернышка, с тонкими деталями, которые необходимо соединить с абсолютной точностью. Традиционные методы сварки — TIG, MIG или даже контактная сварка — могут расплавить всю деталь, исказить геометрию или вызвать чрезмерное нагревание, которое может повредить близлежащие чувствительные элементы. Тем не менее, одним нажатием кнопки сфокусированный луч света доставляет необходимое количество энергии в нужное место, создавая безупречный сварной шов практически без зоны термического влияния. Это реальность современной микросварки, и это стало возможным благодаря передовым лазерным технологиям.
A Лазерная машинаПредназначенный для микросварки, это не просто уменьшенная версия промышленных лазерных сварочных аппаратов. Это прецизионный инструмент, который сочетает в себе сверхтонкую фокусировку луча, точное импульсное управление и передовые системы движения для сварки компонентов, размер которых измеряется миллиметрами или даже микрометрами. Ключ к успеху лежит в физике лазерной энергии: высококонцентрированный луч, который можно сфокусировать до размера пятна менее 100 микрометров, доставляя тепло с исключительной точностью и минимальным тепловым распространением. В этой статье рассматриваются технические характеристики, эксплуатационные преимущества и практическое применение лазерной машины в микросварке, а также объясняется, почему эта технология стала незаменимой для производителей небольших и сложных компонентов.
Микросварка — это специализированный процесс соединения, используемый для сварки компонентов, размеры которых обычно варьируются от нескольких микрометров до нескольких миллиметров. Он используется в отраслях, где точность, миниатюризация и надежность имеют первостепенное значение: медицинские устройства (такие как кардиостимуляторы и хирургические инструменты), электроника (корпуса датчиков, клеммы батарей, контакты разъемов) и аэрокосмическая промышленность (микродатчики и миниатюрные приводы). Проблема микросварки заключается в том, что соединяемые компоненты чрезвычайно малы, часто хрупкие и часто изготовлены из разнородных материалов. Сам сварной шов должен быть прочным, проводящим и герметичным, но при этом процесс не должен повреждать или деформировать окружающий материал.
Трудности микросварки усугубляются ограничениями традиционных методов сварки. Обычные методы сварки плавлением, такие как TIG (инертный газ вольфрама) или MIG (инертный газ металла), основаны на электрической дуге, которая создает большую зону диффузного тепла. Это тепло распространяется по заготовке, плавя не только целевую область, но и прилегающий материал. Для миниатюрного компонента зона термического влияния (ЗТВ) может быть больше, чем сам компонент, что приводит к плавлению, короблению или металлургическим изменениям в областях, которые должны оставаться нетронутыми. Дугу также трудно точно контролировать, что часто приводит к нестабильному проплавлению сварного шва или чрезмерному разбрызгиванию.
Сварка сопротивлением, еще один распространенный метод, использует электрический ток для нагрева заготовки за счет контактного сопротивления. Хотя это может быть эффективно для определенных применений, оно требует физического контакта между электродами и заготовкой, что может быть проблематичным для хрупких компонентов. Электроды также могут стать причиной повреждения или загрязнения поверхности. Кроме того, контактная сварка не очень подходит для сварки разнородных металлов, что является обычным требованием при микросоединении. Ограничения этих традиционных методов создали явную потребность в другом подходе — таком, который может доставлять точно контролируемую энергию к крошечной цели, не нарушая остальную часть компонента. Этот пробел заполнила технология лазерных машин, и именно поэтому лазерная микросварка стала стандартом во многих секторах высокоточного производства.
Точность лазерного аппарата для микросварки основана на его способности фокусировать свет в чрезвычайно маленькое пятно. Лазерный луч генерируется в резонаторе, затем формируется и направляется через ряд оптических элементов. Последняя фокусирующая линза, обычно изготовленная из высококачественного плавленого кварца или селенида цинка, концентрирует луч до размера пятна, диаметр которого может составлять всего 20 микрометров (0,02 мм). Это меньше толщины человеческого волоса. Небольшой размер пятна означает, что энергия лазера доставляется в область, точно соответствующую размеру сварного шва, сводя к минимуму побочный нагрев и фокусируя энергию именно там, где она необходима.
Помимо размера пятна, решающее значение имеет длительность лазерного импульса. При микросварке лазерный аппарат обычно работает в импульсном режиме. Длительность импульса (время работы лазера) может составлять всего несколько наносекунд, микросекунд или миллисекунд, в зависимости от материала и применения. Короткая продолжительность импульса сводит к минимуму время диффузии тепла из зоны сварного шва, эффективно «удерживая» тепло в зоне сварного шва и уменьшая зону термического влияния. Вот почему импульсные лазеры предпочтительны для микросварки термочувствительных материалов, таких как тонкая фольга или компоненты рядом с электроникой. Возможность независимо контролировать энергию и длительность импульса позволяет оператору адаптировать профиль сварного шва для каждого конкретного применения, гарантируя прочность и надежность соединения без повреждения окружающей области.
Еще одним ключевым фактором точности является система доставки луча. Современные лазерные машины для микросварки оснащены гальванометрическими сканерами, которые направляют лазерный луч с исключительной скоростью и точностью. Сканеры позволяют расположить луч с точностью до нескольких микрометров, что позволяет создавать сложные схемы сварных швов и сваривать плотно упакованные вместе компоненты. Эта точность дополнительно повышается за счет встроенных систем технического зрения, которые определяют место сварки, компенсируют допуски детали и выравнивают луч по точной цели. ВШэньчжэньская компания Alpha Tech Co., Ltd., мы разработали линейку лазерных машин, которые объединяют эти прецизионные компоненты в интегрированные системы микросварки, обеспечивая нашим клиентам высочайший уровень точности и повторяемости.
В следующей таблице приведены основные характеристики точности лазерного аппарата для микросварки.
| Особенность | Спецификация | Влияние на точность |
| Размер лазерного пятна | 20–100 мкм (регулируемый) | Точное нацеливание на крошечные участки сварки |
| Длительность импульса | диапазон нс в мс | Контролирует диффузию тепла, минимизирует HAZ |
| Точность позиционирования луча | +/- 2 мкм | Точное размещение сварного шва. |
| Гальванометрический сканер | Высокая скорость, высокая точность | Быстрое и точное перемещение луча |
| Система обзора | Встроенная ПЗС-камера | Автоматическое распознавание и выравнивание |
Сочетание этих прецизионных функций позволяет Laser Machine выполнять задачи микросварки, которые просто невозможны с помощью традиционных методов. Результатом является надежный, повторяемый и высококачественный сварной шов из мельчайших компонентов, открывающий новые возможности в проектировании и производстве продукции.
Проблема управления теплом является самым большим препятствием на пути к успешной микросварке. Чрезмерное тепло может расплавить паяные соединения, повредить соседние электронные компоненты, вызвать деформацию материала или создать внутренние напряжения, которые приводят к растрескиванию. Лазерная машина решает эту проблему за счет точного контроля нагрева, который достигается за счет сочетания параметров импульса, характеристик луча и мониторинга процесса. Основной принцип заключается в доставке необходимой энергии для плавления в высококонцентрированном объеме, сводя к минимуму поток тепла в окружающий материал. В этом суть «сварки с низким тепловложением».
Длительность импульса лазерной машины играет центральную роль в контроле нагрева. Для материалов с высокой теплопроводностью, таких как медь или алюминий, часто необходима более короткая длительность импульса, чтобы минимизировать распространение тепла. Напротив, материалы с более низкой теплопроводностью могут выдерживать более длительный импульс. Энергия и длительность импульса выбираются таким образом, чтобы создать в месте сварки определенную плотность энергии, определяющую глубину и ширину провара. Тщательно выбирая эти параметры, оператор может оптимизировать профиль сварного шва для конкретной комбинации материалов и конструкции соединения.
Другой важной стратегией управления теплом является использование режима сварки «замочная скважина». При сварке «замочной скважины» лазерный луч создает в материале полость пара, которая эффективно улавливает лазерную энергию. Это позволяет лучу проникать глубже в материал и создавать сварной шов с высоким соотношением глубины к ширине. Замочная скважина также действует как тепловой барьер, уменьшая поток тепла к окружающему материалу. Это особенно полезно при сварке толстых секций или материалов с высокой отражательной способностью. Однако сварка в замочную скважину требует тщательного контроля параметров, чтобы избежать таких дефектов, как пористость или брызги.
Помимо импульсного управления, Laser Machine также может быть интегрирована с системами производственного мониторинга, которые обеспечивают обратную связь о процессе сварки в режиме реального времени. Эти системы могут обнаруживать изменения в сварочной ванне, контролировать глубину провара и даже регулировать параметры лазера в режиме реального времени для поддержания оптимального качества сварки. Это особенно важно при микросварке небольших деталей, где небольшое изменение материала или геометрии соединения может существенно повлиять на качество сварки. Наш завод в Шэньчжэне Alpha Tech Co., Ltd. предлагает лазерные машины, оснащенные этими передовыми системами мониторинга и управления.
В таблице ниже показаны параметры контроля нагрева для различных применений микросварки.
| Параметр | Тонкая фольга (0,1 мм) | Маленький провод (0,5 мм) | Прецизионные компоненты |
| Мощность лазера (Вт) | 20-50 | 50-100 | 100-200 |
| Длительность импульса (мс) | 0,5-2 | 1-5 | 2-8 |
| Размер пятна (мкм) | 30-50 | 50-80 | 80-120 |
| Зона термического влияния | Минимальный (< 0,5 мм) | Маленький (< 1 мм) | Контролируемый (1-2 мм) |
| Режим замочной скважины | Обычно не используется | Необязательный | Часто используется |
Контролируя эти параметры, лазерный станок может эффективно минимизировать зону термического воздействия, предотвратить термическое повреждение чувствительных компонентов и обеспечить прочность и надежность сварного шва. Вот почему лазерная микросварка стала стандартом высокоточного производства в электронике, медицинском оборудовании и аэрокосмической отрасли.
Не все лазерные машины одинаковы, и выбор источника лазера для микросварки является важным решением, которое влияет на качество, эффективность и стоимость сварки. Для микросварки используются три основных типа лазеров: Nd:YAG (твердотельные), волоконные лазеры и твердотельные лазеры с диодной накачкой (DPSS). Каждый из них имеет свои уникальные характеристики и подходит для конкретных применений.

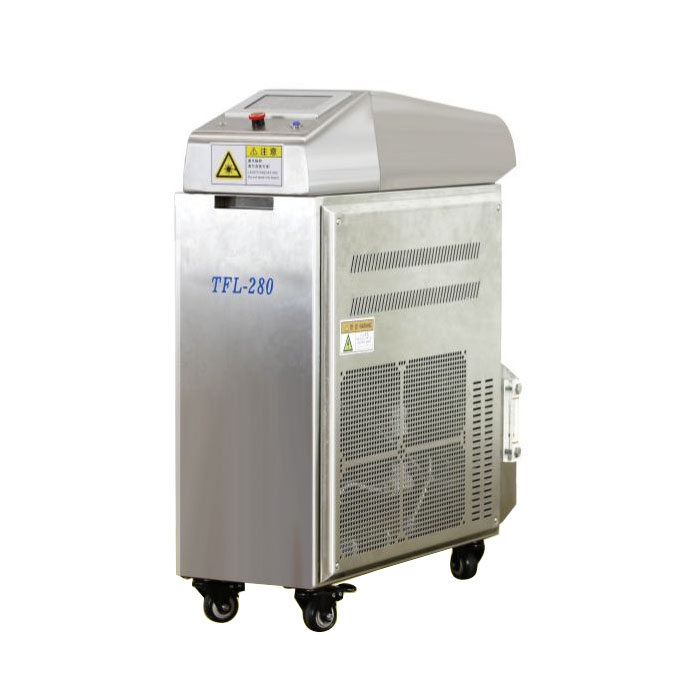

Лазеры Nd:YAG уже несколько десятилетий являются «рабочей лошадкой» в индустрии лазерной сварки. Они универсальны и способны сваривать широкий спектр материалов. Лазер Nd:YAG излучает длину волны 1064 нм, которая хорошо поглощается многими металлами. Они могут работать в импульсном режиме, обеспечивая хороший контроль над энергией и длительностью импульса. Однако лазеры Nd:YAG относительно большие и дорогие и требуют регулярного обслуживания ламп-вспышек.
Волоконные лазеры становятся все более популярными для микросварки. Они имеют ряд преимуществ перед лазерами Nd:YAG: они более эффективны, более компактны и требуют меньшего обслуживания. Волоконный лазер также производит луч очень высокого качества, что позволяет фокусировать его на пятно меньшего размера, что повышает точность. Волоконные лазеры также доступны в более широком диапазоне уровней мощности: от нескольких ватт до нескольких киловатт, что делает их пригодными для различных применений микросварки. Их высокая эффективность и низкие эксплуатационные расходы делают их очень привлекательным вариантом для производителей.
Лазеры DPSS — еще один вариант микросварки. Они сочетают в себе преимущества полупроводниковой технологии и технологии с диодной накачкой, обеспечивая высокую эффективность и превосходное качество луча. Они доступны в диапазоне длин волн, включая зеленый (532 нм) и ультрафиолетовый (355 нм), что может быть полезно для сварки определенных материалов, таких как медь или золото. Длина волны лазера является важным фактором, поскольку разные материалы более эффективно поглощают волны разной длины. Например, зеленые лазеры более эффективны для сварки металлов с высокой отражающей способностью, таких как медь и золото. В следующей таблице представлено сравнение трех типов лазеров.
| Тип лазера | Длина волны | Качество луча | Эффективность | Типичные применения |
| Нд:ИАГ | 1064 нм | Хороший | Умеренный | Универсальные, толстые секции |
| Волоконный лазер | 1064-1070 нм | Отличный | Высокий | Прецизионная сварка, автоматизация |
| ДПСС Зеленый | 532 нм | Отличный | Высокий | Медь, золото и алюминий |
| ДПСС УФ | 355 нм | Отличный | Умеренный | Чувствительные материалы, сварка полимеров |
Каждый из этих типов лазерных станков имеет свои сильные и слабые стороны, и оптимальный выбор зависит от конкретных материалов, геометрии соединения и объема производства. В Shenzhen Alpha Tech Co., Ltd. мы предлагаем широкий спектр решений для лазерных машин, включая Nd:YAG, оптоволокно и системы DPSS, что позволяет нам подобрать правильную технологию для конкретного применения. Наши специалисты могут помочь вам выбрать идеальную лазерную машину, соответствующую вашим требованиям к микросварке.
Универсальность технологии лазерных машин привела к ее внедрению в широком спектре применений микросварки в различных отраслях промышленности. В медицинских приборах лазерная микросварка используется для соединения компонентов кардиостимуляторов, слуховых аппаратов, хирургических инструментов и других имплантируемых устройств. Процесс сварки должен быть точным, стерильным и не вызывать загрязнения. Лазерная сварка идеальна, поскольку ее можно выполнять в чистых помещениях и обеспечить герметичное уплотнение с высокой прочностью и устойчивостью к коррозии. Ярким примером является сварка компонентов из титана и нержавеющей стали для имплантируемых устройств. Низкое тепловложение лазерного аппарата гарантирует, что окружающие ткани не будут повреждены во время имплантации.
В электронной промышленности лазерная микросварка используется для соединения разъемов, выводов батарей, корпусов датчиков и других миниатюрных компонентов. Небольшой размер пятна и точный контроль нагрева позволяют сваривать детали с малым шагом выводов или рядом с другими термочувствительными компонентами. Например, при производстве литий-ионных аккумуляторов для соединения выводов аккумулятора с клеммами элементов используется лазерная сварка. Высокая точность гарантирует, что сварной шов не повредит внутреннюю структуру элемента, сохраняя производительность и безопасность аккумулятора. В аэрокосмической отрасли лазерная микросварка используется для сборки миниатюрных датчиков, компонентов системы впрыска топлива и других точных деталей. Надежность сварного шва имеет решающее значение для производительности и безопасности.
Еще одно важное применение — упаковка для электроники. Микросварка используется для герметизации корпусов датчиков, МЭМС-устройств и других электронных компонентов. Лазерная машина обеспечивает чистое и надежное уплотнение, защищающее внутренние компоненты от влаги, пыли и других загрязнений. Использование лазерной сварки в корпусе электроники позволило производителям создавать меньшие, более надежные и экологически безопасные устройства. В ювелирной промышленности лазерную сварку применяют для тонких ремонтных работ и создания сложных конструкций. Точный контроль температуры и небольшой размер пятна позволяют выполнять ремонт практически незаметным, восстанавливая первоначальный вид ювелирных изделий.
В таблице ниже представлено краткое описание основных применений лазерной машины в микросварке.
| Промышленность | Типичные применения | Материалы | Ключевые преимущества |
| Медицинское оборудование | Кардиостимуляторы, хирургические инструменты, имплантаты | Титан, нержавеющая сталь, платина | Герметичное уплотнение, минимальное тепловое повреждение. |
| Электроника | Вкладки для аккумулятора, датчики, разъемы | Медь, алюминий, латунь | Точность, небольшой размер пятна, высокая скорость |
| Аэрокосмическая промышленность | Датчики, топливные системы, исполнительные механизмы | Инконель, титан, алюминий | Надежность, прочность, легкий вес |
| Ювелирные изделия | Ремонт, сложные конструкции | Золото, серебро, платина | Точность, минимальное плавление, эстетичный вид. |
| Упаковка | Герметизация, МЭМС-устройства | Нержавеющая сталь, Ковар | Чистый, незагрязненный, надежный |
Выбор подходящего лазерного аппарата для микросварки требует тщательной оценки нескольких технических характеристик. К наиболее важным параметрам относятся: мощность лазера, длительность импульса, энергия импульса, длина волны, качество луча (коэффициент М²) и фокусирующая оптика. Мощность лазера определяет максимальную выходную энергию, но для микросварки зачастую более важны энергия и длительность импульса. Энергия импульса, измеряемая в Джоулях (Дж), представляет собой полную энергию каждого импульса. Длительность импульса, измеряемая в наносекундах или микросекундах, определяет продолжительность подачи энергии. Сочетание высокой энергии импульса и короткой длительности импульса часто используется для сварки с глубоким проплавлением, тогда как более низкая энергия импульса и большая длительность импульса используются для поверхностной сварки или сварки термочувствительных материалов.
Качество луча, количественно определяемое коэффициентом M², является мерой того, насколько хорошо лазерный луч может быть сфокусирован. Меньшее значение M² указывает на более высокое качество луча, что позволяет сфокусировать луч в пятно меньшего размера. Это имеет решающее значение для микросварки, где размер пятна определяет точность сварного шва. Коэффициент M² для лазера хорошего качества должен быть меньше 1,2. Фокусирующая оптика также играет решающую роль в размере пятна. Высококачественная фокусирующая линза с большим фокусным расстоянием может создавать пятно небольшого размера на рабочем расстоянии от детали.
Длина волны лазера является еще одним важным фактором. Для металлов ближний инфракрасный диапазон (1064 нм) обычно хорошо поглощается, но для металлов с высокой отражающей способностью, таких как медь или золото, зеленый лазер (532 нм) может быть более эффективным. Длина волны также влияет на глубину проникновения: лазеры ближнего инфракрасного диапазона обычно проникают глубже, чем более короткие волны. Оптическая система доставки также является важным фактором. Для микросварки необходима система, обеспечивающая точную фокусировку и легкий доступ к заготовке. Встроенная система камер для наблюдения и выравнивания также очень полезна при микросварке.
В следующей таблице приведены основные технические характеристики лазерного аппарата для микросварки.
| Спецификация | Типичное значение | Почему это важно |
| Мощность лазера | 50–500 Вт | Определяет общую сварочную способность |
| Импульсная энергия | 0,1–50 Дж | Контролирует проплавление сварного шва |
| Длительность импульса | 0,1–20 мс | Контролирует зону термического воздействия |
| Качество луча м² | 1,2 - 1,6 | Определяет минимальный размер пятна |
| Длина волны | 532 нм, 1064 нм | Эффективность поглощения материала |
| Размер пятна | 20–200 мкм | Определяет точность сварки |
| Система охлаждения | Вода или воздух | Поддерживает стабильную работу |
В Alpha Tech мы предлагаем ряд лазерных машин, оптимизированных для микросварки. Наши машины оснащены высококачественной фокусирующей оптикой, системами прецизионного движения и интегрированными системами технического зрения, что обеспечивает высочайший уровень точности и повторяемости. Мы также предоставляем комплексное обучение и поддержку, чтобы помочь нашим клиентам получить максимальную отдачу от инвестиций в лазерные машины.
Вопрос 1: Может ли лазерный станок сваривать разнородные металлы?
Ответ: Да, лазерная микросварка особенно хорошо подходит для сварки разнородных металлов. Концентрированный источник тепла и точная подача энергии позволяют создавать металлургическую связь между различными сплавами без чрезмерного образования интерметаллических соединений. Это значительное преимущество перед традиционными методами сварки, при которых часто возникают проблемы с разнородными металлами. Ключом к успешной сварке разнородных материалов является выбор соответствующих параметров лазера, включая длительность импульса, энергию и длину волны, для оптимизации динамики сварочной ванны. Наш завод в Шэньчжэне Alpha Tech Co., Ltd. имеет большой опыт сварки различных комбинаций материалов.
Вопрос 2: Насколько маленького размера пятна можно достичь с помощью лазерного аппарата для микросварки?
Ответ: При правильной оптике и качестве луча лазерный станок может обеспечить размер пятна 20 микрометров (0,02 мм) или даже меньше. Это достигается за счет использования высококачественной фокусирующей линзы и луча с низким коэффициентом М². Размер пятна имеет решающее значение для микросварки, поскольку он определяет точность сварного шва и возможность сварки в ограниченном пространстве. Меньшие размеры пятен также минимизируют зону термического воздействия, снижая риск термического повреждения. Наши системы лазерных станков разработаны для достижения минимально возможного размера пятна при высочайшей точности.
Вопрос 3: Является ли лазерная микросварка бесконтактным процессом?
Ответ: Да, лазерная микросварка – это полностью бесконтактный процесс. Лазерный луч доставляет энергию к заготовке без физического контакта. Это значительное преимущество перед контактной сваркой, которая требует контакта электродов и может привести к повреждению поверхности. Бесконтактный характер лазерной сварки также делает ее идеальной для сварки деликатных или чувствительных к загрязнению компонентов, например, используемых в медицинских приборах или электронике. Отсутствие физического контакта также исключает риск износа инструмента, обеспечивая стабильное качество сварки с течением времени.
Вопрос 4. Чем лазерная микросварка отличается от пайки небольших компонентов?
Ответ: Лазерная микросварка имеет ряд преимуществ перед пайкой при соединении небольших компонентов. Сварка создает металлургическую связь между основными материалами, в результате чего соединение становится более прочным и долговечным, чем паяное соединение. Сварное соединение также более устойчиво к термоциклированию и вибрации. Кроме того, лазерная сварка не требует присадочного материала, что исключает риск образования мостиков или загрязнения припоем. В тех случаях, когда прочность и надежность соединения имеют решающее значение, обычно предпочтительным методом является лазерная сварка.
Вопрос 5: Какова типичная скорость лазерной микросварки?
Ответ: Скорость сварки при лазерной микросварке зависит от материала, толщины и конструкции соединения. Для небольших точечных сварных швов время цикла может составлять всего несколько миллисекунд на сварной шов. При шовной сварке скорость может варьироваться от 10 до 100 мм в секунду. Высокая скорость лазерной микросварки повышает ее эффективность и делает ее пригодной для крупносерийного производства. Наш завод в Шэньчжэне Alpha Tech Co., Ltd. может предоставить рекомендации по оптимизации скорости сварки для вашего конкретного применения.
Технология лазерных машин произвела революцию в области микросварки, предлагая уровень точности, контроля нагрева и универсальности, не имеющий себе равных при использовании традиционных методов. Способность фокусировать энергию в крошечной точке, контролировать подвод тепла и сваривать разнородные материалы, не повреждая чувствительные компоненты, сделала лазерную микросварку предпочтительным методом изготовления небольших и сложных компонентов в медицинской, электронной, аэрокосмической и ювелирной промышленности. Точность лазерной машины позволяет разрабатывать новые продукты и производственные процессы, которые ранее были невозможны, стимулируя инновации и эффективность.
Выбор подходящего лазерного аппарата для микросварки требует тщательного рассмотрения области применения, материалов и желаемого объема производства. Ключевые характеристики — мощность лазера, длительность импульса, качество луча и длина волны — должны соответствовать конкретным требованиям сварочной задачи. В Shenzhen Alpha Tech Co., Ltd. мы стремимся предоставлять нашим клиентам лазерные машины высочайшего качества для микросварки. Наша опытная команда может помочь вам выбрать идеальную систему для ваших конкретных потребностей, обеспечить всестороннее обучение и поддержку, а также гарантировать, что вы получите максимальную отдачу от своих инвестиций в лазерные технологии.
Готовы изучить возможности лазерной микросварки для вашего применения?Свяжитесь с Shenzhen Alpha Tech Co., Ltd. сегоднядля бесплатной консультации и расчета.
